在標準切1558-1988《真空中材料揮發性能測試方法》中，規定了測試裝置的結構尺寸、試樣質量、預處理方法、試樣加熱溫度、可凝揮發物收集溫度、測試時間及數據處理方法等。
一、試驗裝置

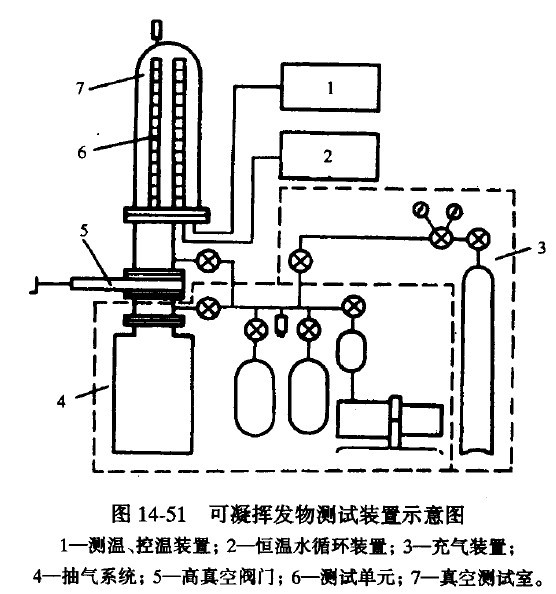

試驗裝置示意圖如圖一所示，它共有24個測試單元(工位)，可一次測試七種材料，每種材料三份試樣，每份試樣占一個工位，另有三個工位用于分析交叉污染的影響。抽氣系統采用300L/s的濺射離子泵做主抽泵，當揮發物在24h內合計不超過80mg時，可以在lh內將測試室抽到小于7x10一3Pa的壓力。預抽泵為分子篩吸附泵，另用機械泵作卷席預抽。測控裝置采用TDW-3902型溫度電子調節器，恒溫水循環裝置采用501型超級恒溫器供水。

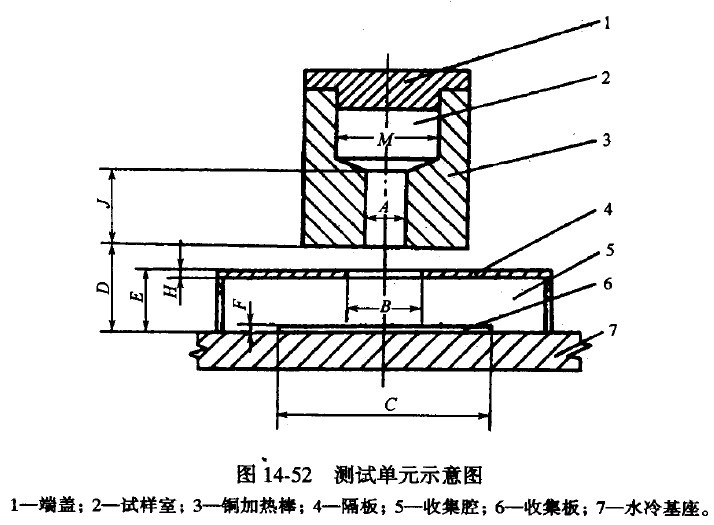

圖二給出了測試單元示意圖，其中A- F以及H,J為關鍵尺寸，標準對各種尺寸、偏
差、同軸度均有要求。銅加熱棒的加熱功率為滿載360W，它在lh內可將加熱棒加熱到125℃,溫度穩定度為±0.1℃。需要清潔加熱棒時，可以將加熱棒加熱到200℃以上。水冷基座采用恒溫器供給25℃±0.1℃的恒溫水。
二、試驗步驟
1、試樣預處理:將試樣放在相對濕度為50%的大氣中放置24h;
2、對鋁制小盒進行清洗和干燥處理，并且用靈敏度為0.1μg的天平稱質量，設質量為m1;
3、將試樣((100mg ^- 300mg)放置在鋁制小盒內后，連小盒一起稱質量，設質最為m2;
4、將放置在收集板上的鋁箔片稱質量，設質量為m3;
5、將鋁箔片放在收集板上，將裝試樣的小盒裝人真空測試室的試樣室中，并用銅蓋密封;
6、啟動真空系統，將測試室抽至高真空后，收集板通恒溫水使其溫度保持在25t;
7、將試樣室加熱到1250，保持24h，此時試樣中的揮發物從試樣室的出口不斷放出，揮發物中的可凝成分被溫度較低的收集板上的鋁箔片收集;
8、經過24h后，真空側試室放氣，打開測試室，從中取出裝試樣的小盒及鋁箔片;
9、在恒溫恒濕間內，對鋁箔片及裝試樣的小盒稱質最，設此時鋁箱片質質量為M4;裝試樣的小盒質量為m5;
10、將裝試樣的小盒放在常溫下濕度為50的空氣中放置24h;
11、對裝試樣的小盒再次稱質量，設為m6; |
